Un visiteur de notre page facebook m'a sollicité pour lui réaliser un diorama un peu particulier...
Un tableau 3D mettant en scène le célèbre vaisseau Star Wars "Star destroyer" sur un cadre représentant l'espace. Jusque là, rien de passionnant; c'est là que ça se corse; il souhaite que cette maquette soit illuminée...

J'adore les défis, je le relève donc et accepte la réalisation du dit diorama avec fibre optique.

Voici la boite de la maquette de la marque Revell "Republic star destroyer" #04860.
Voici une vue globale des différentes pièces de la maquette, à première vue, l'ensemble a l'air plutôt moyen: Elements assez peu détaillés, maquette simpliste. Voici le kit Leds/Fibre optiques qui m'a été fourni.
Boite Maquette
vue globale des différentes pièces de la maquette
kit Leds/Fibre optiques

Des éléments des côtés du vaisseau ainsi que deux des petites tuyères Côtés du vaisseau, deux des petites tuyères, des éléments des tourelles principales. Porte tuyères, deux tuyères, dessous et "queue" du vaisseau. Tuyères, tourelle Dessous et dessus du vaisseau star destroyer
côtés du vaisseau ainsi que deux des petites tuyères
côtés du vaisseau ainsi que deux des petites tuyères
Porte tuyères, deux tuyères
Tuyères, tourelle
Dessous et dessus du vaisseau

Montage à blanc de la tourelle après un ébavurage en règle; le manque de qualité de la maquette se confirme, les ajustements sont très moyens.Montage à blanc des tuyères, celles ci seront pratiques pour la mise en place des LEDS
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

J'attaque le montage des côtés du vaisseau sur la partie basse (celle qui recevra une grande partie des fibres optiques) Montage à blanc de l'ensemble du vaisseau, ajustement toujours très moyen, ça va me coûter cher en mastic. Perçage du "porte tuyères" pour le passage des câbles d'alimentation des LEDS.
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Mastiquage des tuyères (Tamiya Putty et finition au Citadel Green Stuff) puis ponçage. Le Kit LED; le gros point noir: Fibres 0,25mm nécessaire, fournie 0,50mm Fibres 0,50mm nécessaire, fournie 1,00mm Trop peu de Fibre fournie Les Leds fournies se sont avérées insuffisantes voire inadaptées pour le montage Fil électrique insuffisant Fibre gainée inutilisable car trop fine.

Le kit Led au complet (Fibres, controleur et accessoires)

Le module LEDS "Delux-24" rien de particulier à redire si ce n'est que les soudures défectueuses.

Les différentes LEDS.

Diorama Star Wars
Diorama Star Wars
Diorama Star Wars
LED Star Wars Destroyer

Voici une des leds des grosses tuyères montées sur un petit morceau de carton coupé sur mesure

Une des LEDS mise en place sur une tuyère grâce au morceau de carton peint en argenté comme réflecteur.Un aperçu du montage des tuyères avec les câbles passés.
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

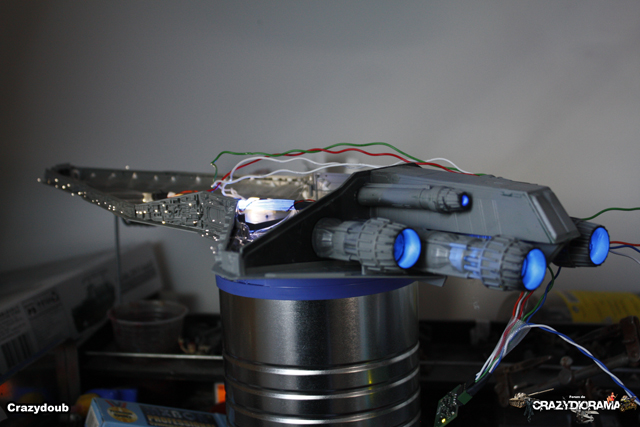

Test des leds des grosses tuyères réussi. le fond des sorties de tuyères ont été découpées afin que les LEDS soient installées plus frofondément dans les tuyères... résultat garanti. Les grosses tuyères en test. Tout fonctionne parfaitement bien. Test des fibres optiques pour les petites tuyères après perçage au dessous d'une lampe de bureau..
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

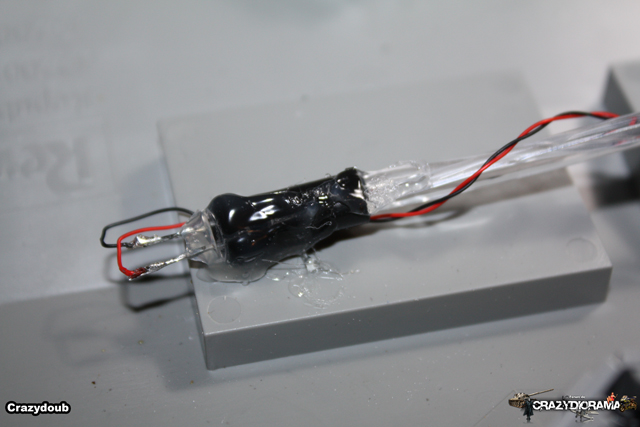

Mise en place d'un morceau de thermo-rétractable sur la fibre pour ne pas qu'elle fonde lors du collage de la fibre dans la tuyère. Collage de la fibre optique dans la tuyère. Polissage des bouts de fibres pour éviter la diffraction de la lumière.
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Le "groupe propulsion", ses fibres et ses fils. On voit les différents perçage nécessaire à la mise en place des fibres. Les 4 petites tuyères en test. OK
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Perçage à la main des différentes fenêtres de la tourelle et des points lumineux du vaisseau en 0.50mm. Un travail long et fastidieux. Pointer le plastique avec un poinçon avant perçage. Mise en place des fibres dans les deux tourelles supérieures... Un calvaire, eh oui, quand il faut du 0.25mm et qu'on nous fournie du 0.50mm!!!!
Perçage fenêtres pont supérieur
Diorama Star Wars
Diorama Star Wars

Peinture puis découpe des fibres à ras de plastique avec un scalpel. Aperçu des fibres optiques traversantes. Raccordement des leds à la fibre optique grâce à un manchon maison (Tuyau PVC+thermo-rétractable+colle chaude)
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Collage du bloc propulsion et collage des fibres en place.

Peinture à l'aérographe du dessus du vaisseau: peinture du rouge en Prince august Air Rouge, masquage, peinture du reste au Prince August Air Gris US.

Une vue du dessus du vaisseau en cours de peinture.
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

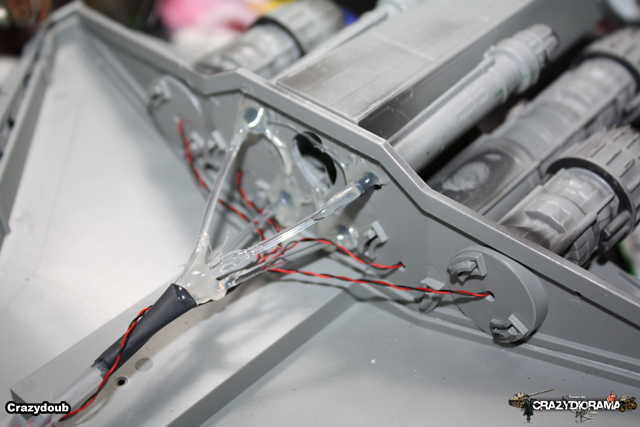

Mise en place des fibres optiques du tour du vaisseau: UN VRAI CAUCHEMARD! cette fois-ci pas de problème avec le diamètre des fibres par contre, très limité en longueur. impossible de respecter leur mode de pose sous peine de manquer cruellement de fibre.
On perce les trous pour un rendu esthétique et on enfile les fibres. Vues des fibres optiques des côtés du "Star destroyer" en vrac dans la coque du vaisseau
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Vue des fibres optiques des côtés du "Star destroyer". Les "bouquets" de fibres optiques nécessaires à l'illumination de la tranche du vaisseau. Collage une à une des fibres au Kristal Klear + Double face.
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars


Autre vue du collage Raccordement LEDs/ Fibres avec manchon laiton pour la tourelle.
Diorama Star Wars
Raccord LED Fibres Optiques
Raccord LED Fibres Optiques

Test de l'éclairage de la partie basse du vaisseau, tout est Ok L'ensemble du vaisseau en test. Pas de raté à déplorer. Voile & Lavis sur l'ensemble du vaisseau après peinture au gris US. les tuyères ont été bouchées avec du coton pour éviter de peindre les LEDs.
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Une vue du vaisseau après lavis/voile sur la coque. Tuyères brutes. Fixation des bouquets de fibres optiques de la tourelle et raccordement électrique. Le fil bleu sur le bouton noir, le fil orange sur le bouton rouge :D
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

J'attaque la peinture des bandes rouges dessus et dessous le vaisseau...J'opte pour une technique simple: découpe de venilia (Adhésif décoratif), mise en place sur les ailes et peinture à l'aérographe.

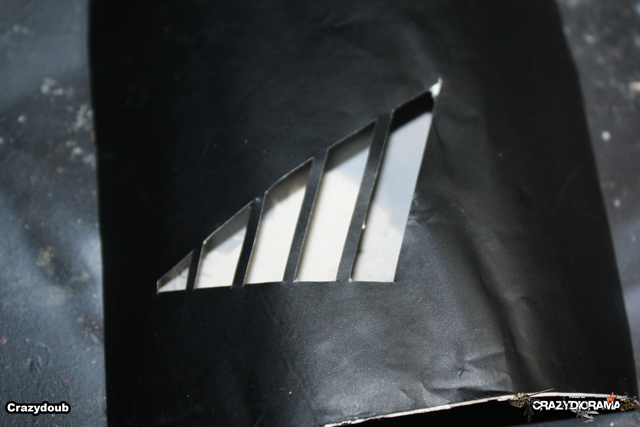

Je commence par dessiner au verso les bandes à peindre, Je découpe l'adhésif en suivant les tracés pour réaliser le masque qui sera utilisé pour les bandes rouges.. Je colles l'adhésif précédemment découpésur l'aile avant de passer un coup d'aérographe..
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Je peins et je décolle l'adhésif, le résultat est plutôt satisfaisant. il me reste quelques retouches au pinceau. Effet brulé à l'aérographe sur les tuyères. important d'utiliser du noir mat pour un effet "suie" Le dessous du vaisseau avant peinture des bandes.
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Mise en peinture des "canons" pour simplifier la tâche et uniformiser le résultat, je les ai plantés dans un morceau de carton. Couche primaire appliquée. Lavis; il ne restera plus que les finitions et détails.
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Il me reste à intaller un bouton poussoir pour allumer et eteindre les Leds et mettre en place une alim.
Perçage du logement pour le bouton.
Mais où est charlie? Le bouton? Une vue sur l'électronique du vaisseau.
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

L'intérieur du vaisseau avec fibre et électronique. Quelques vues du vaisseau quasi terminé:
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Quelques vues du vaisseau quasi terminé:
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Viens maintenant la réalisation du cadre ainsi que la fixation de la maquette.
Je commence par percer 3 trous au diamètre de longues vis. Pour le trou avant, je déforme une rondelle grâce à une pince pour suivre le profil du vaisseau Les 3 vis en places, ne pas oublier de mettre une rondelle de chaque côté du plastique. On aperçoit le montage côté maquette avec une rondelle
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Ici le montage côté arrière du cadre. Montage à blanc de la maquette sur le cadre avant peinture. Mise en peinture des fixation en Gris US foncé au noir.
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Le cadre est constitué d'une plaque d'isorel (Sorte de bois comprimé que l'on trouve sur les cadres modernes), d'un poster représentant une scène de Star Wars ainsi que d'un plexi Ep 5mm.
Je "pré-fixe" les divers éléments avec du collant gris (cela évitera les infiltrations d'humidité et facilitera le montage du cadre). Le remplacement de la pile se fera facilement puisque le dessus de la maquette n'a pas été collé. La maquette fixée sur le cadre en deux photos...
Diorama Star Wars
Diorama Star Wars
Diorama Star Wars

Diorama avant la mise en place du cadre.

Collage, Mastiquage et ponçage du cadre
Diorama Star Wars
Collage, Mastiquage et ponçage du cadre
Collage, Mastiquage et ponçage du cadre
Mise en peinture du cadre à l'aérographe (J'ai utilisé la même peinture que pour le rouge de la maquette Assemblage à la colle chaude du cadre et du Diorama.
Mise en peinture du cadre à l'aérographe
Mise en peinture du cadre à l'aérographe
Assemblage du diorama et du cadre (Collage)

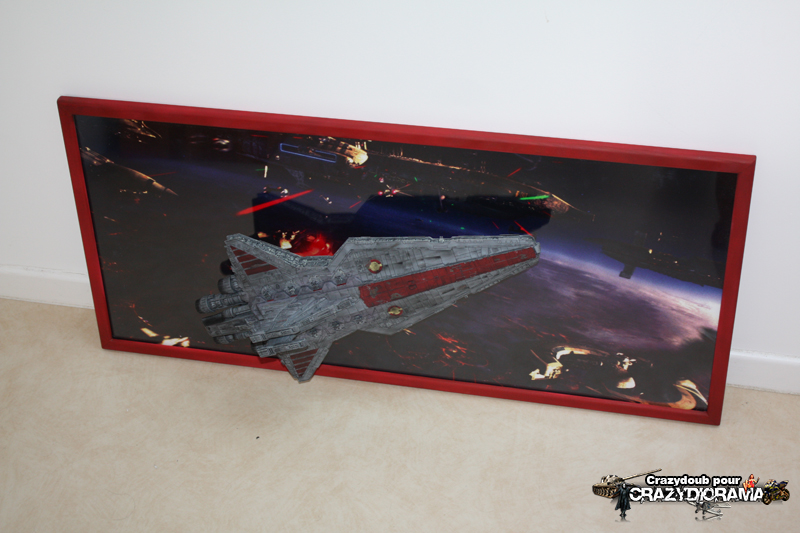

Diorama Terminé

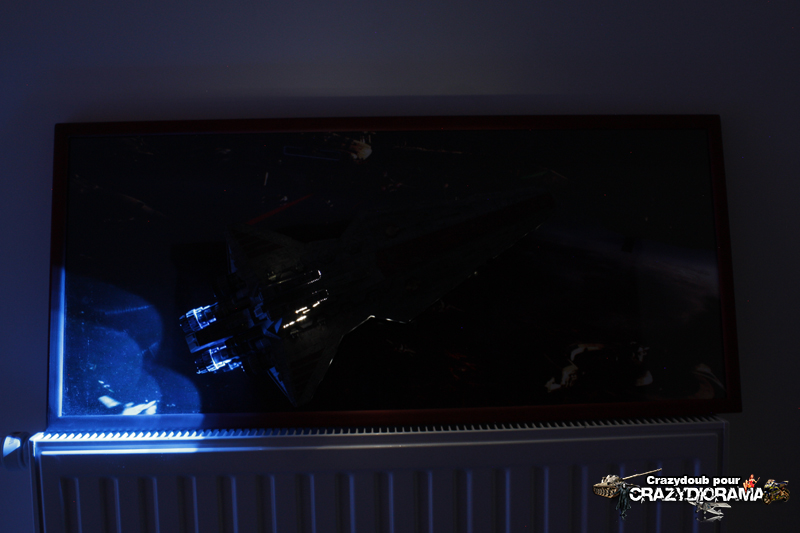

Diorama Star Wars destroyer LED Avec Fibres Optiques Terminé
Diorama Star Wars destroyer LED Avec Fibres Optiques Terminé
Diorama Terminé
Diorama Star Wars destroyer LED Avec Fibres Optiques Terminé
Diorama Star Wars destroyer LED Avec Fibres Optiques Terminé

Le Diorama a été récupérée par son propriétaire le 21/02/2014 non sans un petit pincement au coeur.
